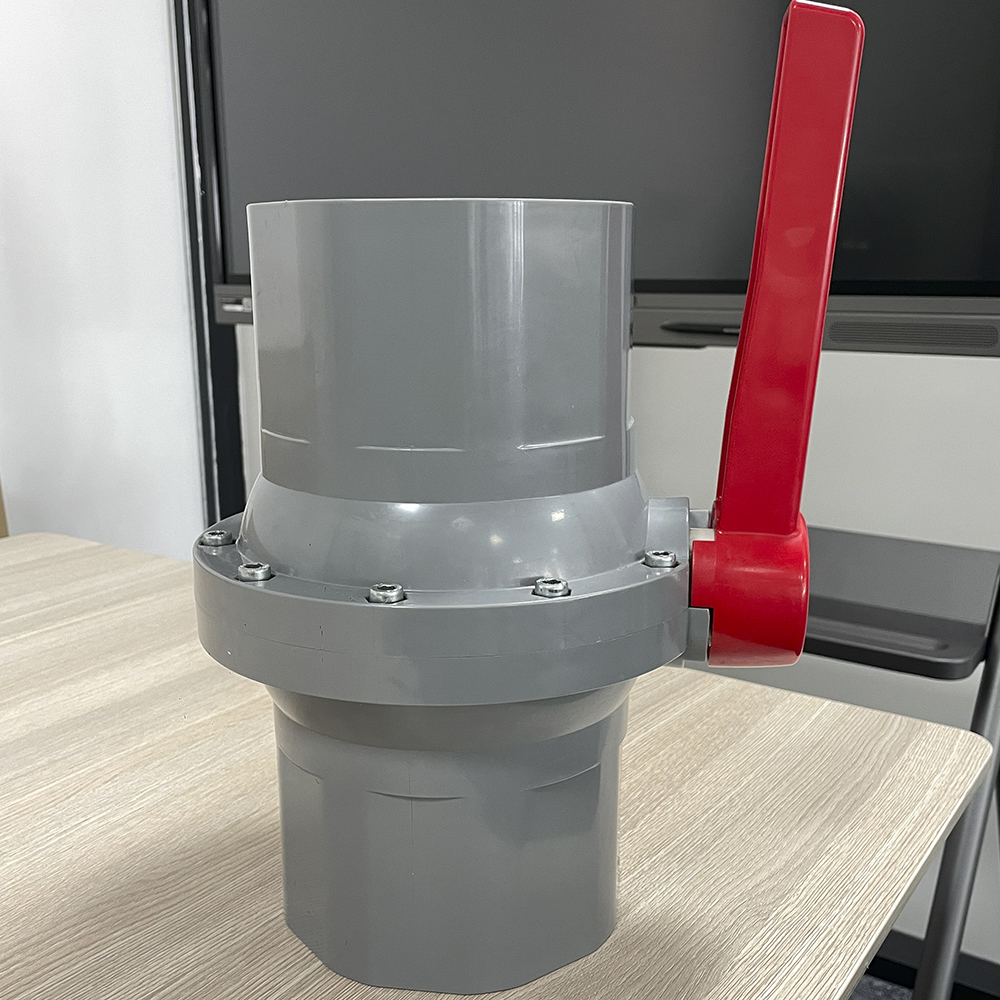

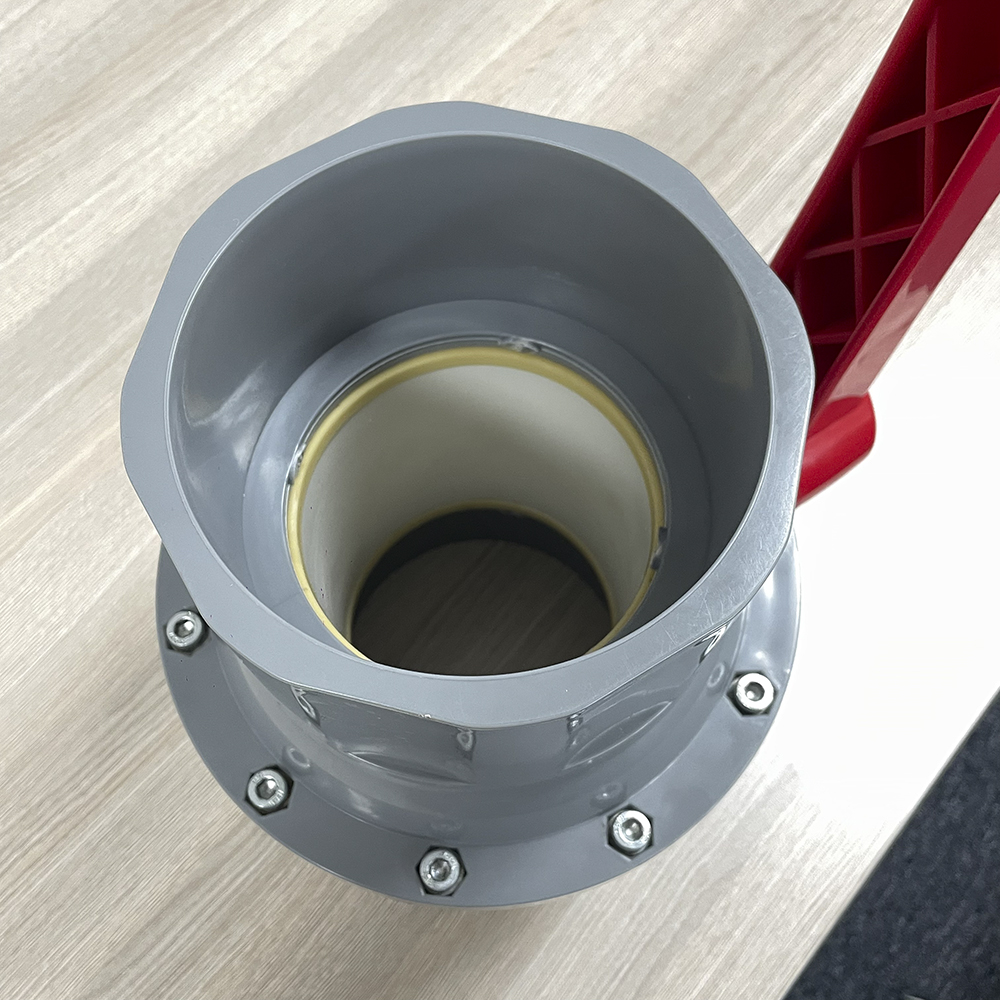

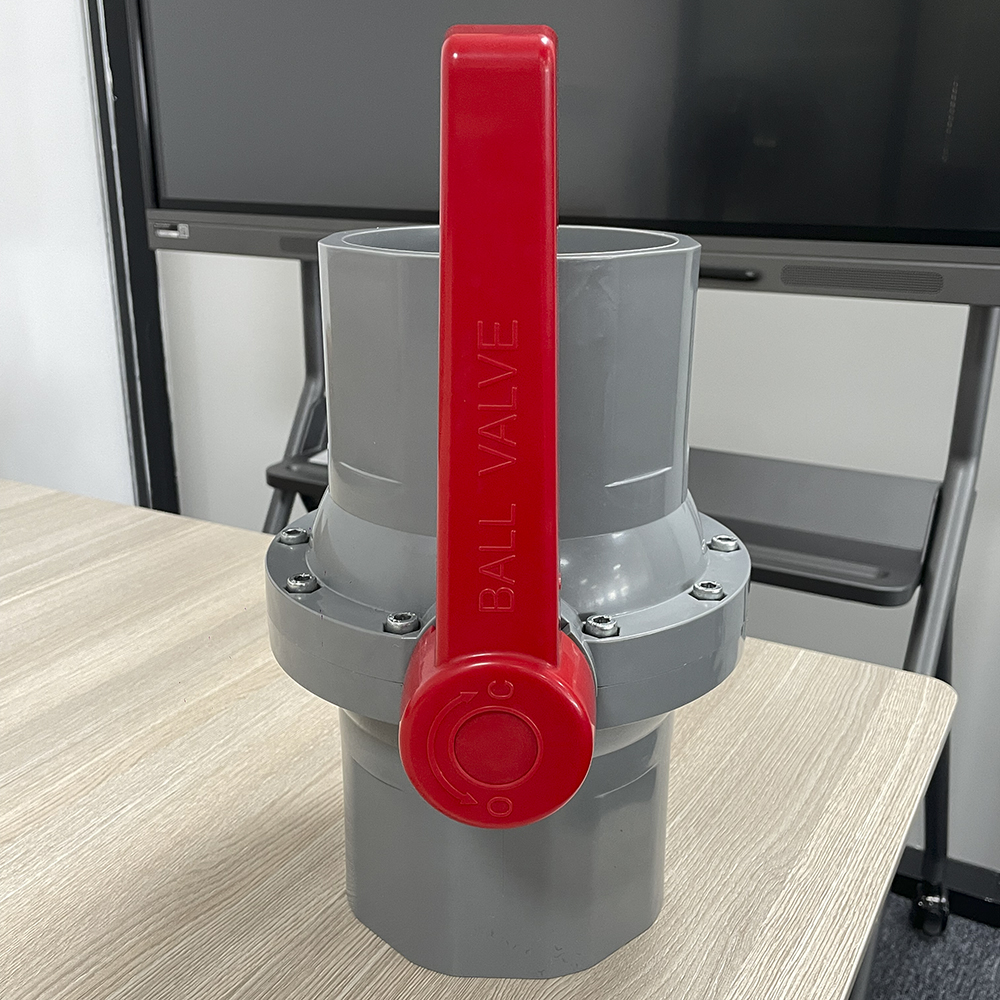

OEM visoke kakovosti 140MM 160MM 168MM 200MM iz nerjavečega jekla UPVC velik krogelni ventil za projekt DN200

Kratek opis:

Kroglični ventil
1. Mehke barve in kompakten dizajn
2. delovanje Leakproff;
3.Light in spojni konci olajšajo namestitev
4. Ekonomičen kot cenejši prevozni stroški in dolga življenjska doba
5. No in visoka kontrola kakovosti
6.Okolju prijazen, nestrupen
7. Odpornost na vremenske vplive in obrabo ter odlična kemična odpornost
8. Veliko se uporablja v gradbeništvu, namakanju, industriji in bazenih
9. Majhno naročilo je sprejemljivo
10. Oblikovanje in logotip stranke sta dobrodošla

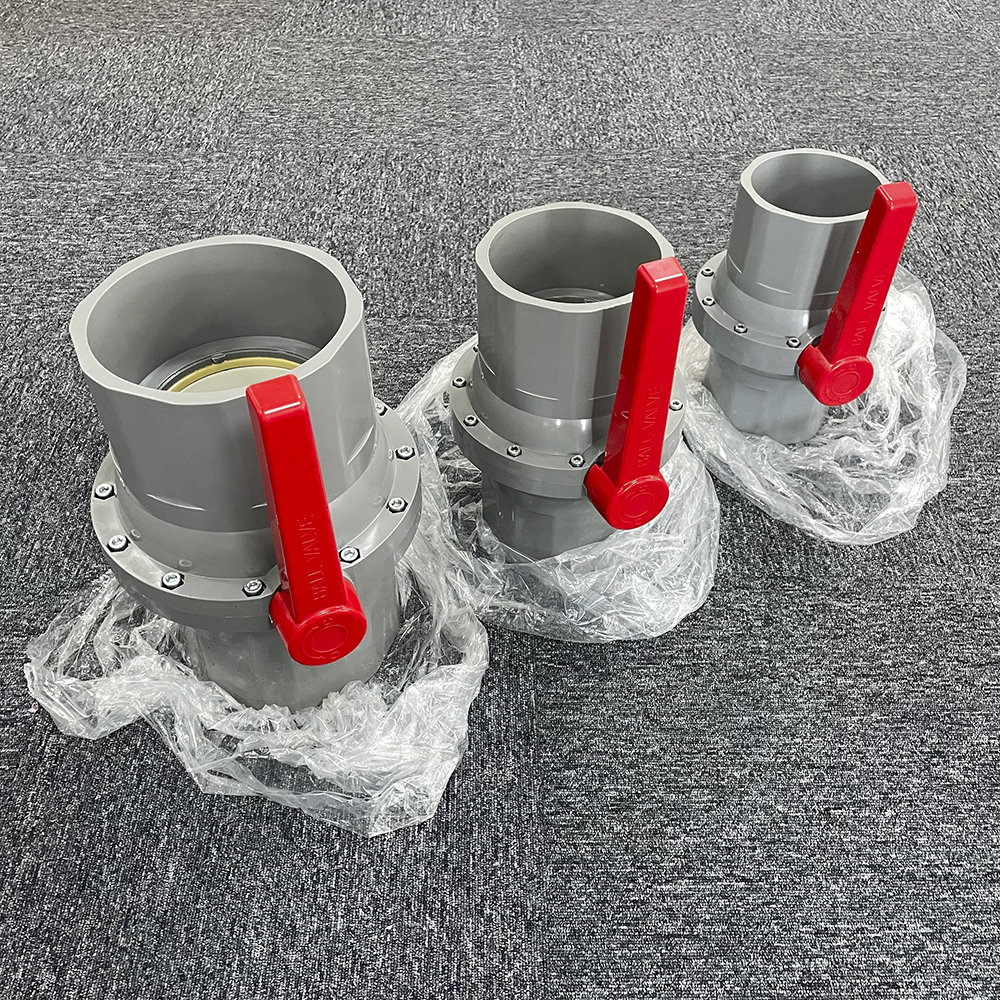

  • Velikost:140MM 160MM 168MM 200MM
  • Skupni konec:ASTM BS DIN ISO JIS
  • Delovni tlak:PN16
  • Podrobnosti o izdelku

    pogosta vprašanja

    Oznake izdelkov

    Legenda in fizični zemljevid

    singleproducimg

    Sestavni material

    specifikacija materiala

    št. del Material KOL
    1 TELO UPVC, CPVC 1
    2 O-obroč STEM EPDM,FPM(NBR) 1
    3 STEBLO UPVC, CPVC 1
    4 ŽOGA UPVC, CPVC 1
    5 SEDEŽNO TESNILO TPE, TPVC, TPO 2
    6 CAP PVC, ABS 1

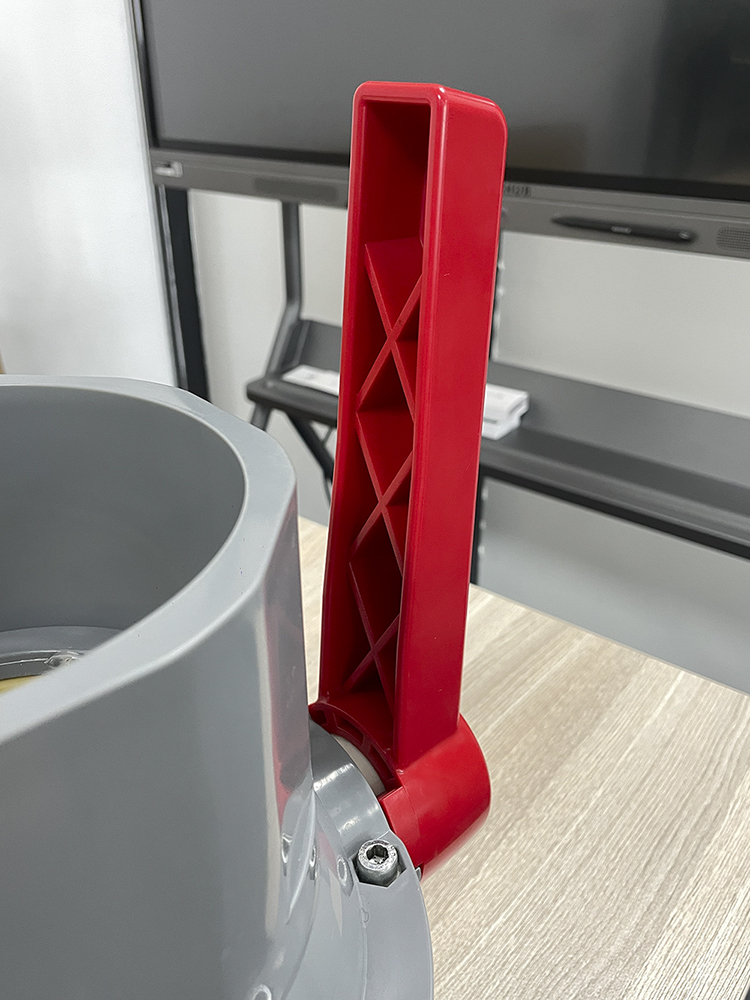

    7 ROČAJ PVC, ABS 1

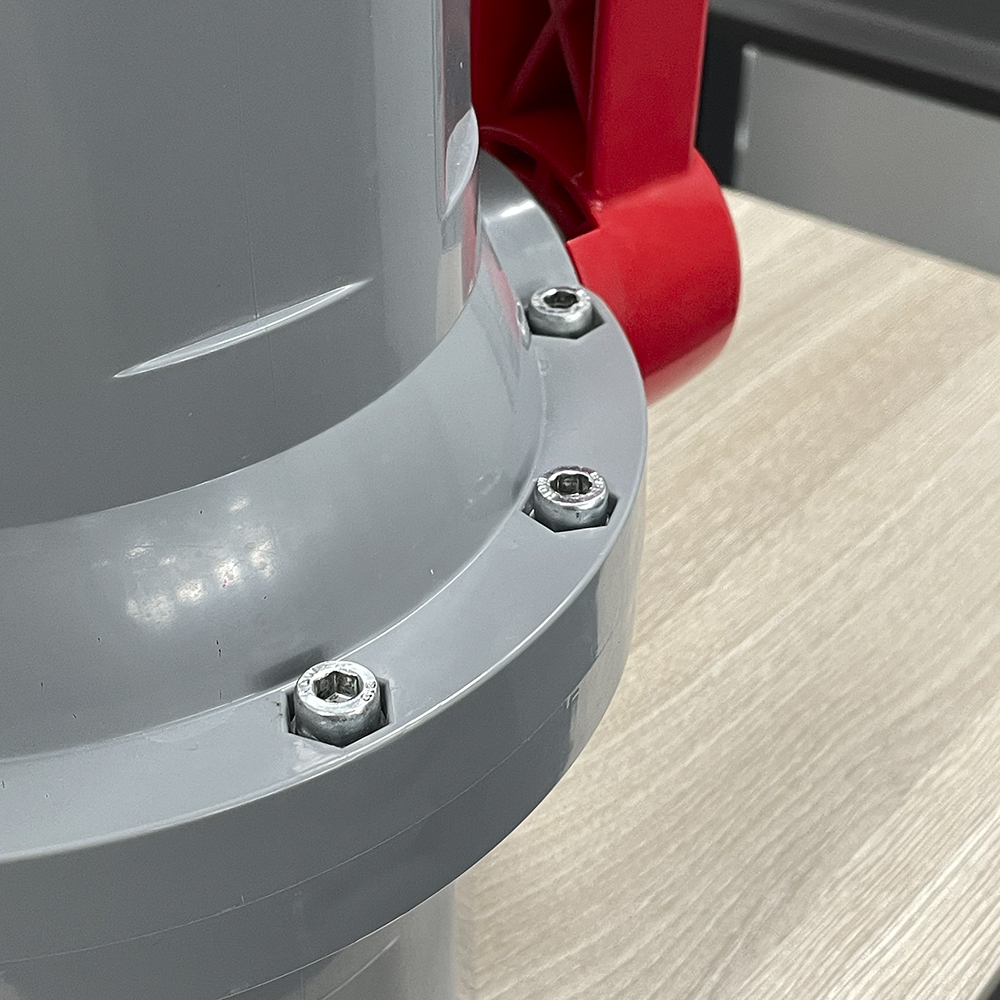

    8 VIJAK SS304, JEKLO 1



    Primerjalna tabela parametrov velikosti modela

    DIMENZIJA Enota
    MODEL DN 15 20 25 32 40 50 65 80 100
    VELIKOST 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" Palec
    thd./in NPT 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    JIS I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47.54 59.44 75,87 88,83 113,98 mm
    ANSI I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33,65 42.42 48.56 60.63 73.38 89.31 114,76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72,85 88.7 114.07 mm
    DIN I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
